型号

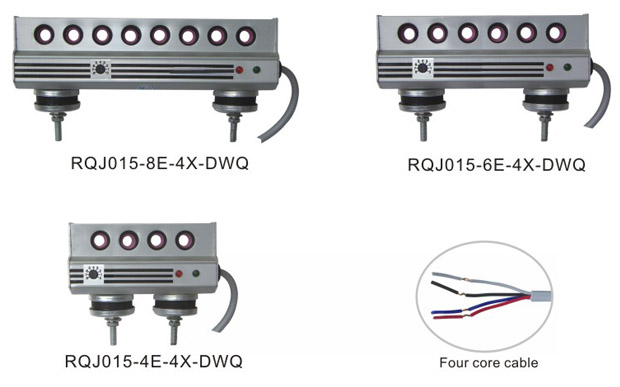

RQJ015-8E-4X-DWQ  RQJ015-6E-4X-DWQ  RQJ015-4E-4X-DWQ

技术参数

1、4/6/8/个孔位，直径7mm

2、只监控单纬引纬。若误出现多纬引纬，输出信号仍然与单纬的一样

3、可行纱线：

   单丝≥20dtex

   纺纱≤Ne120

   丝绸≥20dtex

4、工作电压：12~24 V DC

   电流用量：最大125mA

5、电压逻辑输出(NPN)：

   有纱线运动为高电平输出+16~+24V DC

   无纱线运动时为低电平输出0.1V DC

6、3芯线缆接口

   红色：电源输入

   黄色：信号

   黑色：接地

7、可通过电位器调节灵敏度

8、适用于KT566、高淳、苏吴、中纺、龙力、力佳等剑杆织机织机

9、功能与Eltex的E2016一样
