横机断线检测器

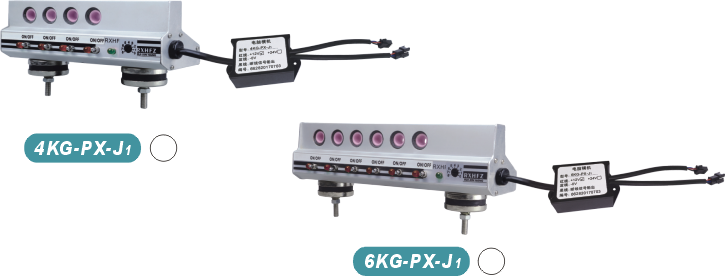

一、4KG-PX-J1/6KG-PX-J1接线方式

    红色: 12V DC / 24V DC

    蓝线:-0V

    黑线:断线信号输出(已配备专用插头,直接插上即可使用)

二、工作原理

    纱线(任何材质)在陶瓷孔壁上摩擦运动时,安装在内部的压电陶瓷晶片产生超声波信号经过专用芯片整形放大滤波后转换成电平信号输出,用于监测纱线的运动状况。这样的工作原理使它能够适应各种类的纱线,并且对灰尘、污垢和湿度的变化都不影响它的灵敏度。性能稳定可靠,使用寿命可以达到3至10年,在自动化控制系统领域应用非常广泛。

    6个孔可以独立ON/OFF(开/关),拨到OFF位置上方的那个孔就停止工作,相应的那个红色LED灯就常亮(就不要穿纱线),拨到ON位置的上方那些孔,就必需同时穿纱线运行,纱线运行时相应的那个红色的LED灯就闪亮。2个开关拨到ON位置,就要同时运行2条纱线(最少开启2条以上),3个开关拨到ON位置,就要同时运行3条纱线,如果6个孔的开关都拨到ON位置,那么就要同时运行6条纱线。请同时将纱线张力、速度均匀的在检测器瓷眼孔壁上摩擦通过(每一条纱线安装夹线器固定,任何时候纱线都要紧贴着瓷孔壁上摩擦,纱线不可以来回摆动,否则有误信号停机),当其中正在运行中的任何一条纱线断了就启动继电器(灰色与蓝色线闭合2秒,然后复位常开),继电器闭合输出断线信号,此时绿色指示灯闪烁。

三、灵敏度调节

    请安装在震动较小的地方。断了线不停机往"0"方向微调,检验方式:在正常运转状态下,用两个勾或者手指在检测器左右两边(2厘米以外,不要碰触到检测器)将这一条线勾起来,让这条线不要接触、磨擦到检测器的瓷眼,此时马上就停机了,说明这条线工作正常,如果停机时间太慢,灵敏度就要往"0"方向微调,直到最佳状态。反之没有断线无故停机往"8"方向微调。
