多位断线检测器__多位断纱检测器

安装

纱线与水平线形成10-15度夹角时,探测器检测的效果最佳。纱线不得接触铝壳。

连接

本探测器可与PLC控制装置连接,电源可正或负接地。其外壳必须接至主机地线。若负端接地,1、2脚短接;若正端接地,1、6脚短接。输入工作信号和输出停车信号均为光电耦合信号。

当主机开始运行且纱线运动一旦正常时,PLC根据编制程序向探测器输出进入运行状态的信号。

当主机将要停车时,运行状态信号即被消除,否则探测器会产生错误的停车信号。

如果在主机的运行状态中的纱线运动失常,探测器送出停车信号。

一旦纱线运动停止且运行状态立即关闭后,输出的停车信号即刻消失。但停车显示仍保持至运行状态恢复,即主机重新开车时。

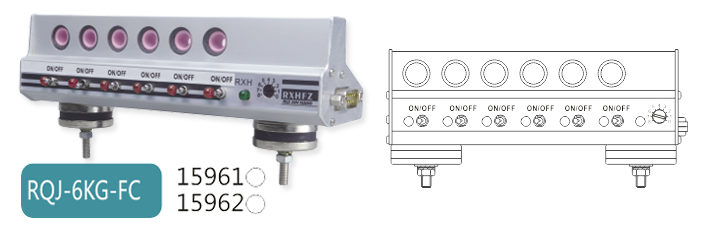

显示

①绿色发光二极管显现亮光表示探测器处于工作状态,对纱线运行进行检测。

②6个红色发光二极管负责各自孔位,断纱时持续 发光。纱线连续运行而非正常的间歇运行时,该发光二极管闪烁。

开关

③ 每个纱线通过的孔位都有对应的开关,0FF=关,0N=开。

调节

④ 对增益电位器的调节可以改变灵敏度,针对细纱、低张力纱或运动微弱的纱线进行最大限度的增益调节(往8的方向)。

⑤ 探测器电路的延时可以通过移动内置焊接电阻的位置进行调节。延迟的时间必须长于两个间距的时间。

如果延迟时间定得太短,探测器会输出错误的断纱信号而停车;如果延迟时间定得太长,探测器不能及时反应。探测器出厂时延时定在第5号位,对应速度一般为1200转/分。

电阻位置 延迟时间(毫秒)
1 不用
2 40
3 60
4 80
5 100
1&2 120
1&3 140
1&4 160
1&5 180

⑥ 第6个孔位 的灵敏度可以比其它孔位调节得更高,用以检测运行较慢或较细的纱线。通过内置的电位计可以调节该孔眼的灵敏度。当此电位计处于逆时针位置时,灵敏度同于其它;处于顺时针位 置时,灵敏度达到最高程度。此调节功能仅限于该孔眼。

故障处理

探纱器无故产生停车信号,任一红灯显示持续亮光(表示断纱):

——逆时针调节(往8方向),提高灵敏度。

探纱器无故产生停车信号,任一红灯闪烁 (表示纱线不间断连续运行):

——顺时针调节(往0方向),降低灵敏度。

灵敏度设定困难;提高时造成停车,红灯闪烁;降低时造成停车,红灯显示持续亮光:

——增加延时,再调灵敏度。

探纱器不输出停车信号,无显示:

——在运行状态时检查绿灯是否有亮光。若无亮光检查连线。

探纱器显示停车信号,但主机未停车:

——检查内置小灯 ⑦ ,当有停车输出信号时,从测到主机停车到运行状态信号被取消,此灯一直亮着。如果主机继续运行而红灯显示亮光,检查连线。

基本功能

1、4/6/8个孔位,直径7mm

2、预设程序监控间断的纬纱运动,能侦测出断纱或者连续的纱线运动。

3、工作电压:12~24 V DC 电流用量:35mA

4、可通过电位器调节灵敏度

5、LED灯指示 :红灯亮-检测器启动

              每个孔位下都有绿色LED灯来表示运行状态

              绿灯闪烁-运行正常

6、3芯线缆(晶体管输出)/4芯线缆接头(继电器输出)

7、适用于 :分条整经机/绕线机/纱线整备机/缆机/多针缝纫机/包缝机/切条机等自动化监控系统。

参数

型号\参数 最大输出电流 输出方式
NA-常开 NC-常闭
工作电压 LED 连接线长度 回应时间 备注

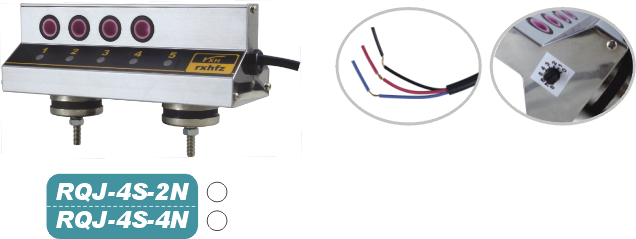

RQJ-4S-2N 200mA NPN,NA 12~24V DC 绿 0.6m 50ms 运行两条线
RQJ-4S-4N 200mA NPN,NA 12~24V DC 绿 0.6m 50ms 运行四条线

通用断线检测器,在压电原理中运行,用于监测纱线的运动。这样的工作原理使它能适用于所有种类的纱线,并且对灰尘、污垢和湿度的变化而不影响其灵敏度。

该检测器装有适用于PLC(可编程序逻辑控制器)或者其他电子控制装置的光耦合器。LED灯显示纱线的运动状态。

基本功能

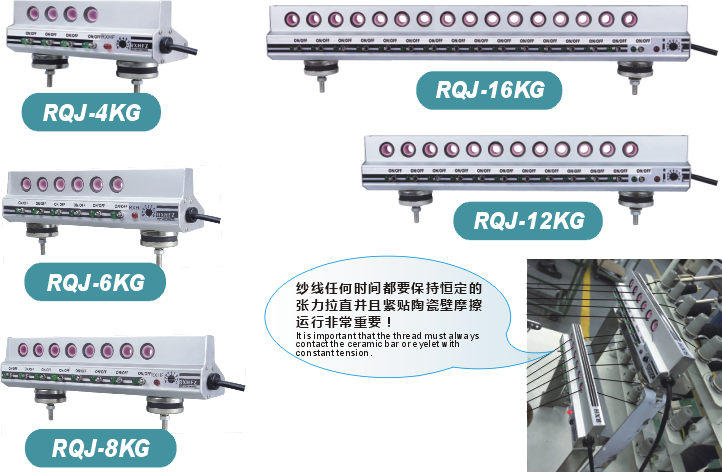

1、4/6/8/12/16个孔位,直径7mm

2、监控间断的纬纱运动,能侦测出断纱或者连续的纱线运动。

3、工作电压:12~24 V DC 电流用量:35mA

4、可通过电位器调节灵敏度

探纱器无故产生停车信号:

——逆时针调节(往8方向),提高灵敏度。

探纱器断线不输出停车信号:

——顺时针调节(往0方向),降低灵敏度。

5、每个孔可独立开启/关闭控制

6、LED灯指示 :绿灯亮-检测器启动

              每个孔位下都有红色LED灯来表示停车

              红灯常亮-相应的孔在关闭状态

              红灯闪烁-出现断纱

7、3芯线缆(晶体管输出)/4芯线缆接头(继电器输出)

8、适用于 :分条整经机/绕线机/纱线整备机/缆机 /多针缝纫机/包缝机/切条机等自动化监控系统

参数

型号\参数 输出方式
NA-常开 NC-常闭
工作电压 最大输出电流 连接线长度 回应时间
12~24V DC 200mA 0.6m 50ms
12~24V DC 200mA 0.6m 50ms
12~24V DC 200mA 0.6m 50ms
12~24V DC 200mA 0.6m 50ms
12V DC
24V DC
1.5A 2m 150ms
12V DC
24V DC
1.5A 2m 150ms
